Технологический диафрагменный насос DGS150 API674

Принцип работы DGS150 диафрагменный насос высокого давления для технологических процессов Это предполагает полную изоляцию механического движения приводного конца от рабочей среды на разгрузочном конце. Используя гидравлическое масло в качестве промежуточной среды передачи, взаимный движение поршень или поршень Это преобразуется в упругую деформацию диафрагмы, которая периодически изменяет объем насосной камеры, облегчая всасывание и нагнетание среды.

Технические характеристики

Диапазон расхода: ≤100 м³/ч

Диапазон давления: ≤120 МПа

Преимущества

1. Абсолютная герметизация: Благодаря наличию диафрагмаВ результате, транспортируемая среда полностью изолирована от системы смазки и приводного механизма. Это делает ее пригодной для транспортировки токсичных, легковоспламеняющихся, взрывоопасных, высококоррозионных или высокочистых сред с риском утечки, близким к нулю;

2. Высокое давление Адаптивность: Благодаря оптимизации материалов диафрагмы, стратегий гидравлического управления и прочности конструкции насосной головки, насос способен удовлетворять требованиям экстремальных условий эксплуатации;

3. Гибкое регулирование расхода: Путем регулирования скорости привода, длины хода или с помощью частотно-регулируемого привода можно точно регулировать расход в широком диапазоне. Кроме того, зависимость расхода от давления является высоколинейной, что облегчает автоматизированное управление технологическим процессом.

Функция

1. Надежно транспортирует и точно дозирует коррозионные, высокотоксичные, содержащие частицы или высоковязкие среды в условиях высокого давления.

2. По сравнению с обычными центробежными или шестеренчатыми насосами, в нем используется гибкий механизм. диафрагма Он расширяется и сжимается, создавая изменения в объеме рабочей камеры, тем самым изолируя транспортируемую среду от приводного механизма и исключая риск утечки через динамическое уплотнение, что делает его незаменимым в химических процессах.

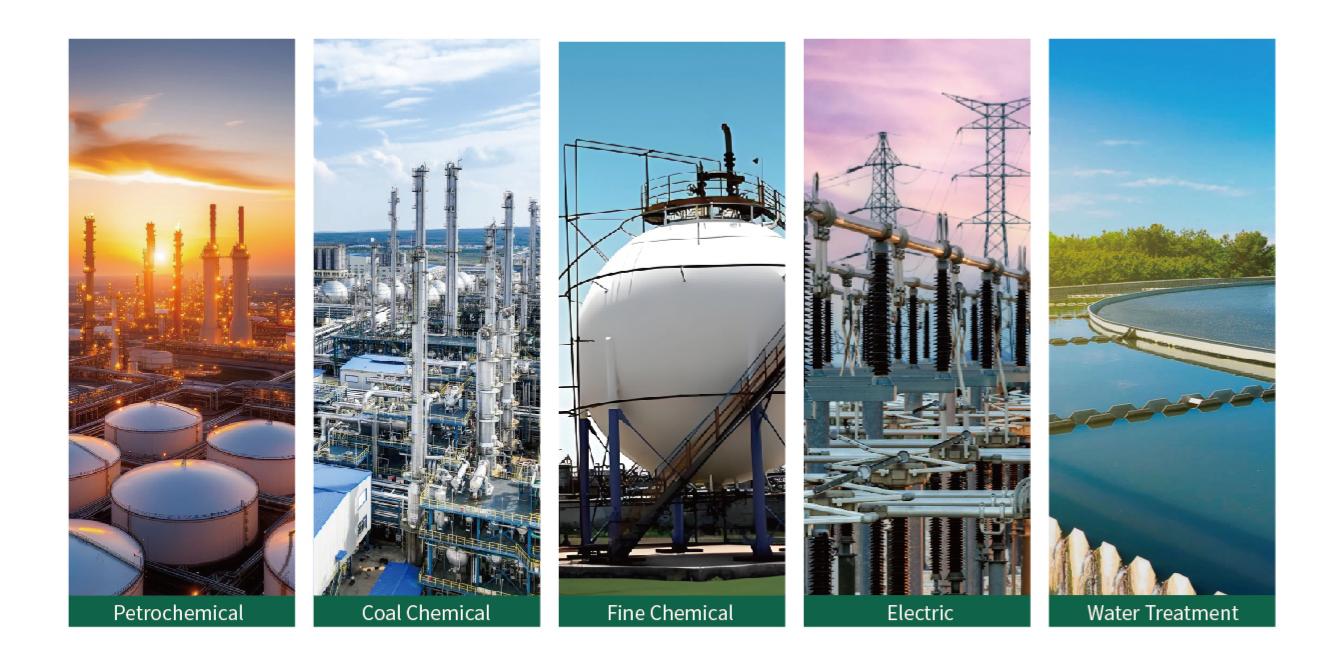

Приложения

• В нефтегазовой и химической промышленности он используется для впрыскивания катализатора под сверхвысоким давлением. высокое давление полиэтиленовые реакторы, системы подачи под высоким давлением в установках гидрокрекинга и впрыск воды системы повышения давления на нефтяных месторождениях;
• В химической и фармацевтической промышленности она обеспечивает дозирование и транспортировку под высоким давлением ценных и высокотоксичных промежуточных продуктов;
• В энергетическом секторе он применяется для подачи угольной суспензии под высоким давлением в установки газификации угля и в системах впрыска борной кислоты на атомных электростанциях;
• В области природоохранной инженерии они используются под высоким давлением. обратный осмос Опреснение морской воды, обезвоживание осадка под высоким давлением и обработка опасных отходов методом окисления в сверхкритической воде.

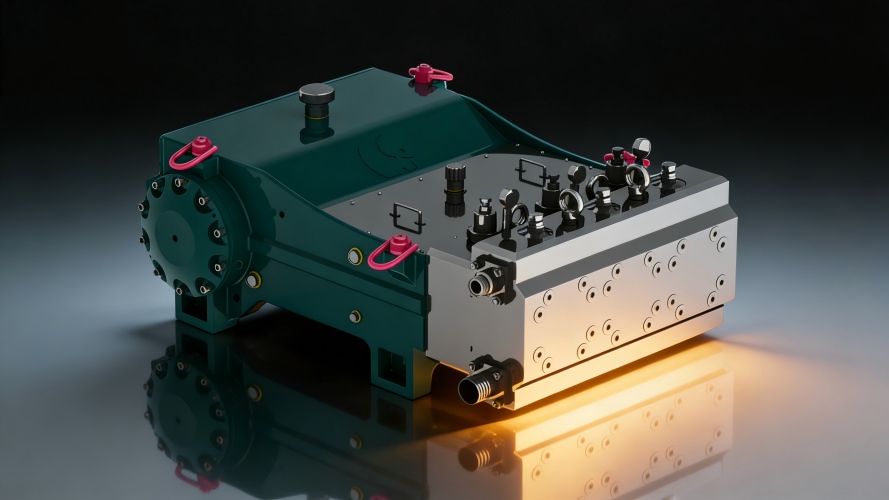

Визуализация продукта

Основные технические аспекты выбора, эксплуатации и технического обслуживания.

На этапе выбора необходимо всесторонне оценить химические свойства, температуру, содержание твердых веществ и условия давления и потока среды, чтобы надлежащим образом определить... диафрагма Материал, материал головки насоса и тип гидравлической системы. Для сред, содержащих частицы, следует установить входной фильтр или использовать специальные типы клапанов, чтобы предотвратить износ и заедание клапанного узла. Во время работы необходимо уделять пристальное внимание контролю чистоты и уровня гидравлического масла, поскольку загрязнение или недостаток масла могут вызвать аномальную нагрузку на диафрагму и сократить срок ее службы. В то же время следует создать механизм контроля состояния диафрагмы, позволяющий осуществлять ее прогнозируемую замену путем обнаружения утечки гидравлического масла, вибрации головки насоса или акустических характеристик, тем самым избегая простоев. Кроме того, необходимо установить и регулярно калибровать предохранительные устройства, такие как высокое давление Предохранительные клапаны и сигнализаторы разрыва мембраны необходимы для обеспечения искробезопасной работы. диафрагменные насосы высокого давления.
