Модель :
DS-25Тип :
Plunger PumpГладить :
2.4 Inches / 60 mmДиаметр цилиндра :
12-25mmПоток :
2-52LPM/0.54-13.8GPMДавление :
21-92MPaПорт доставки :
Shanghai Port, ChinaГарантия :
12 MonthsТехнические характеристики:
| Стандарт дизайна | API-674, третье издание |
| Конфигурация | Горизонтальный трехплунжерный |
| Количество плунжеров | 3 |
| Непрерывная работа | 25 л.с. |
| Прерывистый режим работы | 30 л.с. |
| Длина хода | 2,4 дюйма / 60 мм |
| Номинальная нагрузка на раму | 2288 фунтов / 1040 кг |
| Вес насоса (средний) | 4400 фунтов / 200 кг |
| Номинальная скорость в прерывистом режиме | 600 об/мин |
| Номинальная скорость в непрерывном режиме | 500 об/мин |
| Минимальная скорость | 100 об/мин |
| Механическая эффективность | 90% |
| Система смазки | Всплеск, Гравитационный возврат |
| Объем масла в картере | 38 галлонов / 143,83 л |
| Тип смазочного масла | SAE30 |
| Диапазон температур жидкости | -20~350°F/-28~176°C |
| Тип клапана | Дисковый клапан / Износостойкий клапан |
Данные о производительности (метрические):
| Насос Модель | Плунжер Диаметр (мм) | Смещение (Л/НАЗАД) | Максимум Давление (МПа) | Производительность насоса (л/мин) при входной скорости (об/мин) | |||||
| 100 | 200 | 300 | 330 | 500 | 600 | ||||
| DS2501 | 12 | 0,02 | 92 | 2 | 4 | 6 | 6.7 | 10.2 | 12.3 |
| DS2502 | 16 | 0,036 | 53 | 3.6 | 7.2 | 10.7 | 11.8 | 17.8 | 21.4 |
| DS2503 | 18 | 0,046 | 41 | 4.6 | 9.2 | 13.9 | 15.3 | 23.1 | 27.4 |
| DS2504 | 22 | 0,068 | 28 | 6.8 | 13.6 | 20.5 | 22.5 | 34.1 | 41 |
| DS2505 | 25 | 0,09 | 21 | 8.7 | 17.8 | 26.5 | 29.2 | 45 | 52 |
Производительность Данные:
| Насос Модель | Плунжер Диаметр (в) | Смещение (ГАЛ/ОБЗОР) | Максимум Давление (ФСИ) | Производительность насоса (галлоны в минуту) при входной скорости (об/мин) | |||||
| 100 | 200 | 300 | 330 | 500 | 600 | ||||
| DS2501 | 0,48 | 0,0054 | 13420 | 0,54 | 1.08 | 1.62 | 1.78 | 2.7 | 3.24 |
| DS2502 | 0,64 | 0,0094 | 7700 | 0,94 | 1.88 | 2.82 | 3.1 | 4.7 | 5.64 |
| DS2503 | 0,72 | 0,0122 | 5940 | 1.22 | 2.44 | 3.66 | 4.03 | 6.1 | 7.32 |
| DS2504 | 0,88 | 0,018 | 4025 | 1.8 | 3.6 | 5.4 | 5.94 | 9 | 10.8 |
| DS2505 | 1 | 0,0238 | 3045 | 2.3 | 4.7 | 7 | 7.7 | 11.9 | 13.8 |
Стандартные размеры соединений:
| Модель насоса | Всасывание (вход) | Разряд(в) |
| DS2501 | 0,64 | 0,26 |
| DS2502 | 0,85 | 0,35 |
| DS2503 | 1 | 0,4 |
| DS2504 | 1.1 | 0,5 |
| DS2505 | 1.4 | 0,6 |
Материалы гидроцилиндра:
| Материалы гидроцилиндров | Бросать |
| Углеродистая сталь | Н/Д |
| Высокопрочная углеродистая легированная сталь | |
| Нержавеющая сталь 304 / 316L / 17-4PH / 2205 / 2507 |
*Специальные материалы доступны по запросу.

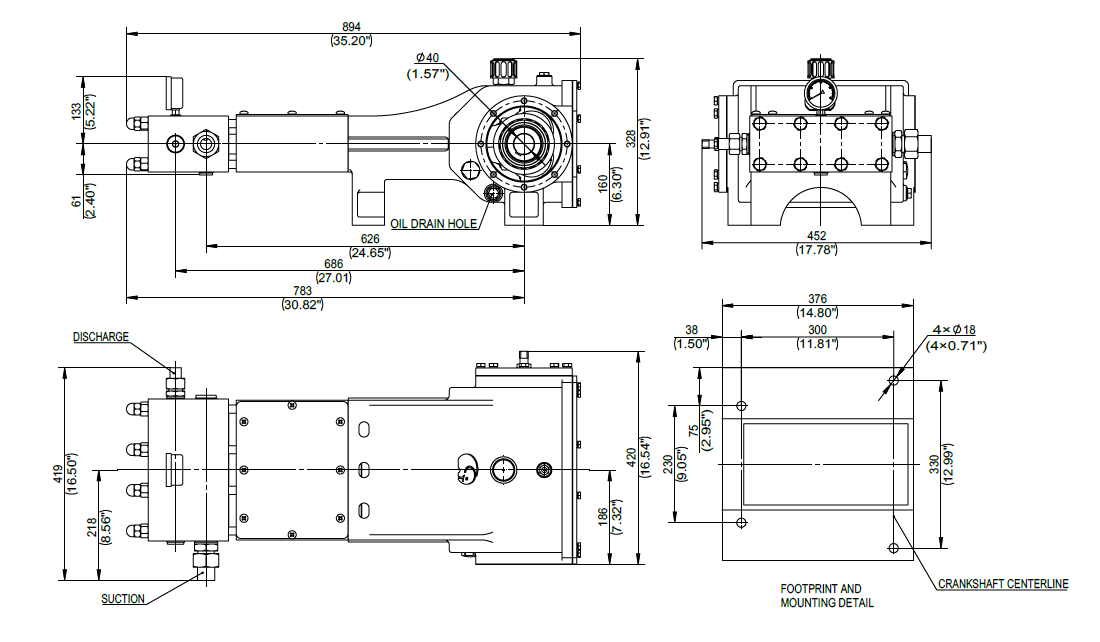

Инженерный размерный план
Насос DS-70 представляет собой поршневой насос тройного действия одностороннего действия.
